一、SYN同期模块

系统概述：

用于电站并网合闸，检测发电机及电网侧的电压相位及幅值,在满足并网条件下,自动发出并网合闸信号。实测并网相角差小于1度。此模块可测量5路交流电压信号，3路交流电流信号，4路开关量输入并提供电路开关量输出。







 技术指标：

1、交流输入
a、电压：0～100VAC
b、电流：0～5A
c、A/D分辨率：16bit
d、测量精度：0.2％
e、隔离方式：变压器
f、隔离电压：2200V

2、开关量输入

a、输入方式：干结点
b、检测电压：24V
c、隔离电压：1500V

3、开关量输出

a、输出方式：继电器结点
b、输出状态：两种 ON：24V电压输出 OFF：0电压输出
c、隔离电压：1500V
d、继电器触电指标：接触电阻≤50mΩ 结点最大电流 24VDC：≤1A



二、ZBT自备投模块

ZBT模块能测量4路交流电压信号（0~100V），2路交流电流信号（0～5A），6路开关量输入,并提供6路开关量输出,具有手动投退,手动切换,保护切换,误跳切换,失压切换功能,提供串联切换,并联切换,同时切换三种方式。具有快速切换,同期捕获切换,残压切换三种速度,模块由主模块及调理模块组成。ZBT模块用于不同电压等级交流工作电源和备用电源的安全快速切换，典型用途如发电厂厂用电10KV、6KV和380V工作电源和备用电源的切换。

1、交流输入

a、电压：0～100VAC
b、电流：0～5AAC
c、A/D分辨率:12bit
d、测量精度：0.2％
e、隔离方式：变压器
f、隔离电压：2200V

2、开关量输入

a、输入方式：干结点
b、检测电压：＋24V
c、隔离电压：1500V

3、开关量输出

a、输出方式：继电器结点
b、输出状态：两种 ON：24V电压输出 OFF：0电压输出
c、隔离电压：1500V
d、继电器触电指标：接触电阻≤50mΩ 结点最大电流 24VDC：≤1A

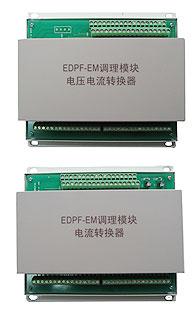

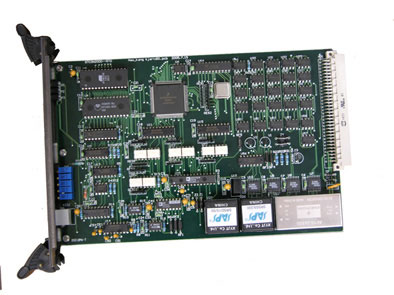

三、电气交流模拟量信号采集EM卡

电气交流模拟量信号采集 EM卡
检测通道数目：16路；
测量范围：0～5A、0～100V；
电压有效置测量精度：0.2％
电气有效置测量精度：0.2％
有功测量精度：0.2％
通道间隔离；
