产品简介
TM3304是4通道模拟输入模块，PT100(两线制RTD)，16位，通道隔离。可以直接连接电阻型传感器，使用两线制接法连接传感器。整个温度范围的线性度由微处理器来实现，传感器类型为PT100。本模块具有断线检测功能，可以检测传感器故障。
详细介绍
基本特征
- 4通道PT100热电阻信号输入
- 两线制测量方式
- 测量范围: 80~380Ω(-50℃~+814℃)
- 接口与系统隔离电压: 1500Vrms
- 硬件看门狗
- 电快速瞬变脉冲群抗扰度应符合GB/T17626.4表1的要求
- 静电放电抗扰度应符合GB/T17626.2表1的要求
原理说明

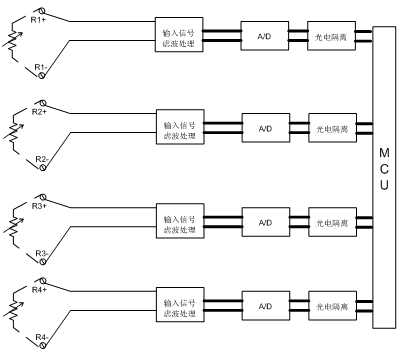

TM3304端子通道接口工作原理如下图所示:
说明:
- 如上图所示，热电电阻信号经过滤波电路、A/D转换成数字信号，经过光电隔离后，由模块的CPU读取
- Rn+，Rn-分别为两线制热电阻输入的两端。
技术指标
|
TM3304 4通道模拟输入模块，PT100(两线制RTD)，16位，通道隔离 产品订货号10TM33040A01 |
|
|
系统电源 |
|
|
系统电源电压 |
内部5VDC，无需外接 |
|
系统电源功耗(Max) |
0.72W |
|
输入通道 |
|
|
通道数 |
4 |
|
热电阻类型 |
PT100 |
|
热电阻测量范围 |
80~380Ω(-50℃~+814℃) |
|
测量精度 |
<±2‰FS |
|
接线方式 |
两线制 |
|
接口与系统隔离电压 |
1500Vrms |
|
通道间隔离电压 |
1000Vrms |
|
过程映像中位宽 |
4×16位 |
|
物理特性 |
|
|
外型尺寸 |
99×22.5×114.5mm(长×宽×高) |
|
外壳防护等级 |
IEC60529 IP20 |
|
重量 |
80g |
|
工作环境 |
|
|
工作温度 |
-40℃~+70℃ |
|
存储温度 |
-40℃~+125℃ |
|
相对湿度 |
5% … 95%，无凝结 |
|
满足快速瞬变脉冲群防护等级 |
GB/T17626.4表1 |
|
满足静电放电防护等级 |
GB/T17626.2表1 |
指示灯说明
模块上电时，其面板上的状态指示灯(PWR，COM)显示当前的电源和通信状态，具体组合状态及含义如下表所示。
|
PWR |
COM |
含义 |
|
亮 |
亮 |
通信已经建立，模块工作正常 |
|
亮 |
闪 |
通信未建立或通信错误 |
|
亮 |
灭 |
模块没有收到通信信号 |
|
灭 |
灭 |
模块未上电或损坏 |
接线端子说明
|
模拟量输入通道 |
|||||||
|
通道编号 |
端子编号 |
端子名称 |
描述 |
通道编号 |
端子编号 |
端子名称 |
描述 |
|
R1 |
1 |
IN1+ |
通道1热电阻输入+ |
R3 |
9 |
IN3+ |
通道3热电阻输入+ |
|
2 |
IN1- |
通道1热电阻输入- |
10 |
IN3- |
通道3热电阻输入- |
||
|
3 |
NC |
NC |
NC |
NC |
NC |
||
|
4 |
屏蔽地 |
屏蔽地 |
12 |
屏蔽地 |
屏蔽地 |
||
|
R2 |
5 |
IN2+ |
通道2热电阻输入+ |
R4 |
13 |
IN4+ |
通道4热电阻输入+ |
|
6 |
IN2- |
通道2热电阻输入- |
14 |
IN4- |
通道4热电阻输入- |
||
|
7 |
NC |
NC |
NC |
NC |
NC |
||
|
8 |
屏蔽地 |
屏蔽地 |
16 |
屏蔽地 |
屏蔽地 |
||
